原理，結構
LV21系列產品為開關量輸出型。 液位上升或下降時，帶動不銹鋼磁性浮球上下移動，接線盒內的磁簧開關(或微動開關)與臂端磁鐵的相互作用來引起磁簧開關(或微動開關)動作。同時輸出開(ON)或關(OFF)的信號，供報警提示或遠程控制使用。
技術參數
法蘭型連接
| 操作壓力： | 常規≤16bar（可定制耐壓） | |||||||||||
| 介質溫度： | 標準型-20~130℃ 高溫型-20~200℃ | |||||||||||
| 介質密度 | ≥0.65g/cm3 | |||||||||||
| 觸點類型 | 微動開關 | |||||||||||
| 觸點容量: | 250VAC, 5A | |||||||||||
| 輸出 | 常開加常閉（SPDT) | |||||||||||
| 防護等級： | IP65 | |||||||||||
| 接線方式 | 鋁材質接線盒，端子接線 | |||||||||||
| 材料： | 304不銹鋼 316L不銹鋼 | |||||||||||
螺紋型連接
備注：圖示螺紋接口可換成法蘭連接尺寸可參考選項表變動，浮球尺寸亦可替換。篇幅有限不展開描述定制較多請以合同圖紙為準
| 操作壓力： | 常規≤16bar（可定制耐壓） | |||||||||||
| 介質溫度： | 標準型-20~130℃ 高溫型-20~200℃ | |||||||||||
| 介質密度 | ≥0.65g/cm3 | |||||||||||
| 觸點類型 | 微動開關 | |||||||||||
| 觸點容量: | 250VAC, 5A | |||||||||||
| 輸出 | 常開加常閉（SPDT) | |||||||||||
| 防護等級： | IP65 | |||||||||||
| 接線方式 | 鋁材質接線盒，端子接線 | |||||||||||
| 材料： | 304不銹鋼 316L不銹鋼 | |||||||||||

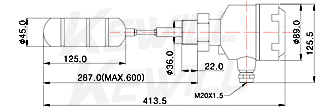

尺寸圖

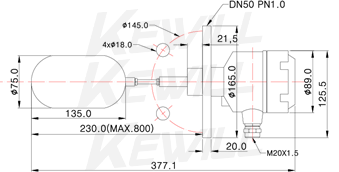

法蘭型連接
題-1-3.jpg)
題-1.jpg)
