原理，結構

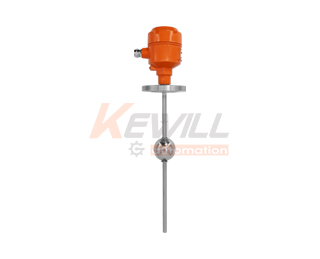

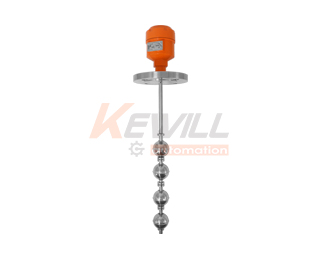

產品分為模擬輸出型和開關量輸出型兩種。
模擬量輸出型：磁性浮球隨液位的變化不斷觸發(fā)檢測桿中的磁簧開關,使得傳感器的總電阻發(fā)生變化，該信號被變送器轉換成標準4…20mA信號輸出。
開關量量輸出型：液位上升或下降時，帶動不銹鋼磁性浮球上下移動,浮球觸發(fā)檢測桿中的的磁簧開關，發(fā)出信號。
技術參數
| 最大壓力: | 10bar | 接線方式: | 鑄鋁或不銹鋼端子接線 | |
| 16bar | 哈丁連接器接線 | |||
| 50bar | 浮球: | 不銹鋼1.4435(316L) | ||
| 介質密度: | ≥0.45g/cm3 | 測量桿: | 不銹鋼1.4301（不銹鋼304） | |
| 電氣: | 不銹鋼1.4435(316L) | |||
| 開關量型: | 觸點類型:干簧管開關 | PTFE涂層不銹鋼 | ||
| 觸點容量:220VDC,0.5A | 介質溫度: | 開關量:-20~150℃ | ||
| 輸出:常開/常閉 | 模擬量:-20~75℃ | |||
| 模擬量型: | 供電:24V±5%DC | 過程連接: | 螺紋連接G2 | |
| 輸出:4~20mA | 法蘭連接DN50 | |||
| 負載:≤750Ω | 防護等級: | IP65 | ||

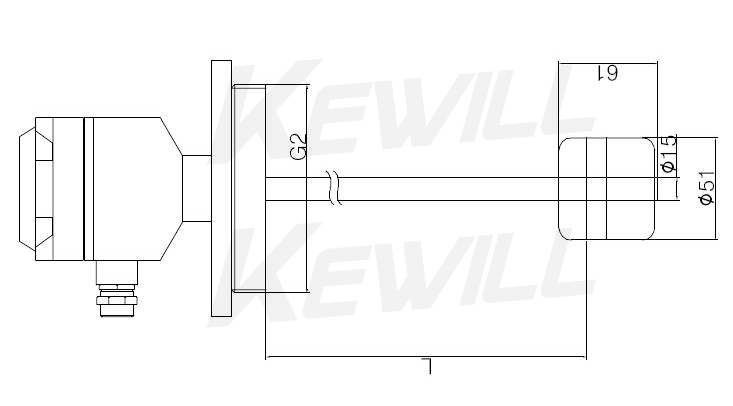

尺寸圖
| 有效長度 L | 250mm | 500mm | 750mm | 有效長度 L | 1000mm | 1250mm | 1500mm | |||||||||||||||
| 最多浮球數量 | 2 | 5 | 6 | 最多浮球數量 | 10 | 12 | 15 | |||||||||||||||
備注:圖示螺紋接口可換成法蘭連接，浮球尺寸亦可替換。篇幅有限不展開描述。液位產品定制較多請以合同圖紙為準。
