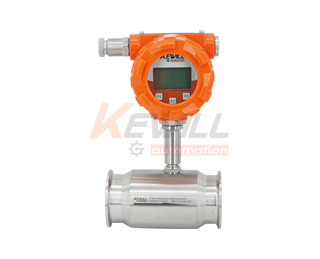

原理，結構
渦輪流量傳感器是一種速度式流量傳感器。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉.在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比.由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測.當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化.傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
技術參數
| 性能參數 | |
| 精度： | 0.5% of rate 和0.2% of rate 兩種 |
| 重復性： | 測量值的±0.1% |
| 響應時間： | 最大50 毫秒相對于輸入的改變 |
| 穩定性： | 6個月以上的穩定性是測量值的±0.1% |
| 環境溫度的影響： | 超過工作溫度范圍是±0.25% |
| 安裝位置的影響： | 能確保傳感器滿管和保證前后足夠的直管段，則安裝無影響 |
| 啟動時間： | 從零流量開始需要50毫秒 |
| 預熱時間： | 從送電到達到額定測量精度需要5分鐘 |
| 傳感器參數 | |
| 尺寸： | DN4 to DN250 |
| 被測流體溫度范圍： | -29 to 120℃; -29 to 300℃(高溫定制型） |
| 傳感器本體材質： | AISI 304 SST，可選擇316L |
| 葉輪及附件材質： | AISI 304 SST，可選擇316L |
| 滾珠軸承材質： | 316L SST 軸承或陶瓷軸承 |
| 過程連接： | DIN PN10 to PN63 |
| 線圈阻抗： | 1600 ohm |
| 轉換器參數 | |
| 環境溫度范圍： | -20 to 140° F (-29 to 60 ℃ ) |
| 轉換器外殼材質： | 低銅壓鑄鋁 Nema 4X ,IEC60529 IP66 （標準），可定制不銹鋼材質轉換器外殼 |
| 轉換器密封圈： | 橡膠 |
| 電源： | AC 86 to 265V ,50/60HZ,1A 快速熔斷保險；DC 16.8V to 31.2V ，1A快速熔斷保險；或者3.6V電池供電 |
| 通訊協議： | RS485通訊（MODBUS協議） |
| 防護等級： | IP65&IP68 |
| 電氣接口： | 2個PG13.5 |
| 功率： | 3W |
| 輸出： | 4 to 20 mA電流輸出（用于瞬時流量），脈沖輸出（用于總量） |
| 帶高報警和低報警輸出，二組常開觸點，驅動能力：24VDC,30mA | |

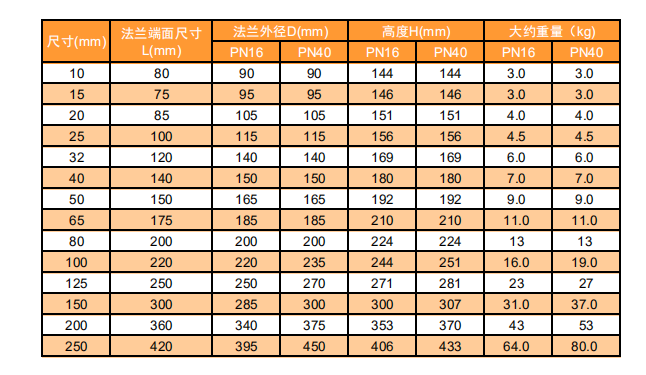

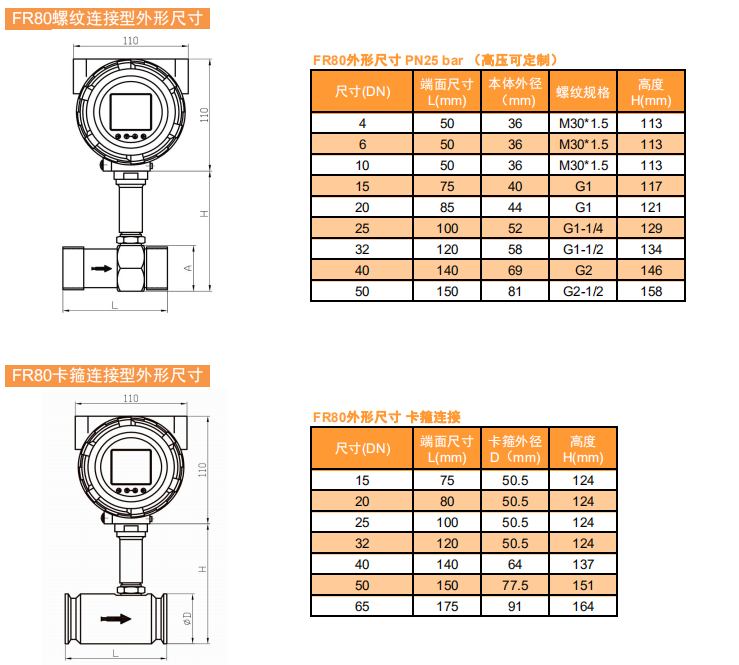

尺寸圖
題-1.jpg)
