原理，結構
KBP10壓力開關內置波紋管和機械結構，當系統壓力上升或下降時，相應的調節彈簧和波紋鋼產生伸張或收縮位移，通過杠桿推動開關動作，切斷或接通控制回路。
技術參數
參數表 一
| 型號 | 調節范圍 | 可調遲滯 | 設定誤差 | 重復性 | ||||||||
| (bar) | (bar) | (bar) | (bar) | |||||||||
| KBP10-06M12 | 0~6 | 0.4~1.5 | ±0.3 | 16 | ||||||||
| KBP10-10M12 | 0~10 | 0.5~2 | ±0.3 | 17 | ||||||||
| KBP10-12M12 | 5~12 | 0.1~4 | ±0.5 | 33 | ||||||||
| KBP10-16M12 | 5~16 | 0.1~4 | ±1.0 | 33 | ||||||||
| KBP10-20M12 | 5~20 | 0.1~4 | ±1.0 | 33 | ||||||||
| KBP10-30M12 | 5~30 | 0.2~0.8 | ±1.5 | 33 | ||||||||
參數表 二
| 測量范圍： | 詳見參數表一 | ||||||||||
| 遲滯： | 詳見參數表一 | ||||||||||
| 誤差: | 詳見參數表一 | ||||||||||
| 輸出: | 常開 ＋常閉 接點鍍銀 | ||||||||||
| ≤ DC 24V , 3A | |||||||||||
| ≤ AC 125V , 8.5A | |||||||||||
| ≤ AC 250V , 4.5A | |||||||||||
| 介質溫度: | -30…100℃ | ||||||||||
| 防護等級： | IP54 | ||||||||||
| 接線方式: | 端子接線 | ||||||||||
| 接口螺紋： | M12×1.25&ZG1/8 | ||||||||||
| 材料: | 觸液部分： 黃銅鍍鎳 | ||||||||||
| 外殼： NBR | |||||||||||

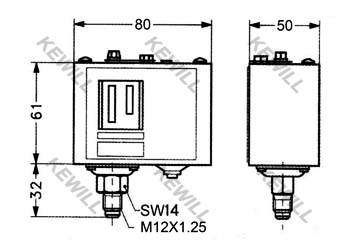

尺寸圖
題-1-3.jpg)
題-1.jpg)
