原理，結構
KBP30系列壓力開關內置波紋管和機械機構，當系統壓力上升或下降時，相應的調節彈簧和波紋鋼產生伸張或收縮位移，通過杠桿推動開關動作，切斷或接通控制回路。
技術參數
| 型號 | 調節范圍 | 可調遲滯 | 設定誤差 | 耐壓 | ||||||||
| (bar) | (bar) | (%) | (bar) | |||||||||
| KBP30-11M12 | 5…30 | 3…10 | ±1.5 | 40 | ||||||||
| 5…30 | 3…10 | ±1.5 | 40 | |||||||||
| KBP30-12M12 | 0.7…6 | 0.6…4 | ±0.3 | 17 | ||||||||
| 5…30 | 3…10 | ±1.5 | 40 | |||||||||
| 測量范圍： | 詳見下表 | ||||||||||
| 遲滯： | 詳見下表 | ||||||||||
| 誤差: | 詳見下表 | ||||||||||
| 輸出: | 常開 ＋常閉 接點鍍銀 | ||||||||||
| ≤ DC 24V , 3A | |||||||||||
| ≤ AC 125V , 8.5A | |||||||||||
| ≤ AC 250V , 4.5A | |||||||||||
| 介質溫度: | -45…120℃ | ||||||||||
| 防護等級： | IP54 | ||||||||||
| 接線方式: | 端子接線 | ||||||||||
| 接口螺紋： | M12×1.25&ZG1/8 | ||||||||||
| 材料: | 觸液部分： 黃銅鍍鎳 | ||||||||||
| 外殼： NBR | |||||||||||

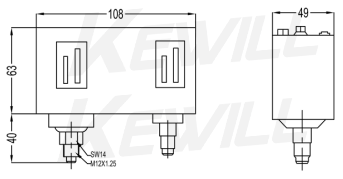

尺寸圖
