原理，結構
TK53T包含一個PT100探頭(或PT1000), PT100鉑熱電阻的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。當PT100在0℃的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成近似勻速的增長。通過運輸電路后輸出電流信號。
技術參數
| 量范圍: | -200…0°C,-100…0°C,-50…0°C,-50…50 °C; | |||||||||
| 0…50 °C; 0…80 °C; 0…100 °C; 0…120°C; | ||||||||||
| 0…150°C,0…200°C,0…450°C,0…500°C; | ||||||||||
| 客戶任意指定-200…500°C間量程; | ||||||||||
| 精度等級: | ±0.2%FS | |||||||||
| ±0.5%FS | ||||||||||
| 探頭尺寸與耐壓: | Φ6??探頭?? 40 bar | |||||||||
| Φ8??探頭?? 40 bar | ||||||||||
| Φ10??探頭? 100 bar | ||||||||||
| 防護等級: | IP65 | |||||||||
| 輸出信號: | PT100 | |||||||||
| PT1000 | ||||||||||
| 響應時間: | 0.5…3s（典型值1秒） | |||||||||
| 環境溫度: | -30…85°C | |||||||||
| 常用接口: | G1/2 | |||||||||
| G1/4 | ||||||||||
| M20*1.5 | ||||||||||
| 電氣部分材料: | 黑色NBR | |||||||||
| 外殼材料: | 不銹鋼1.4301(304) | |||||||||
| 觸液部分材料: | 不銹鋼1.4435(316L) | |||||||||
| 另配保護管材質: | 不銹鋼1.4301(304) | |||||||||
| 不銹鋼1.4435(316L) | ||||||||||
| 鈦合金Ti | ||||||||||
| 哈氏合金HB | ||||||||||
| 探桿與密封面外襯PTFE | ||||||||||
| 電氣連接: | 接線盒式 | |||||||||

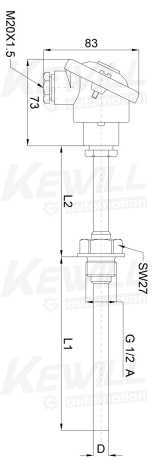

尺寸圖
